Zebra AltiZ 3D profile sensors · Üst segment

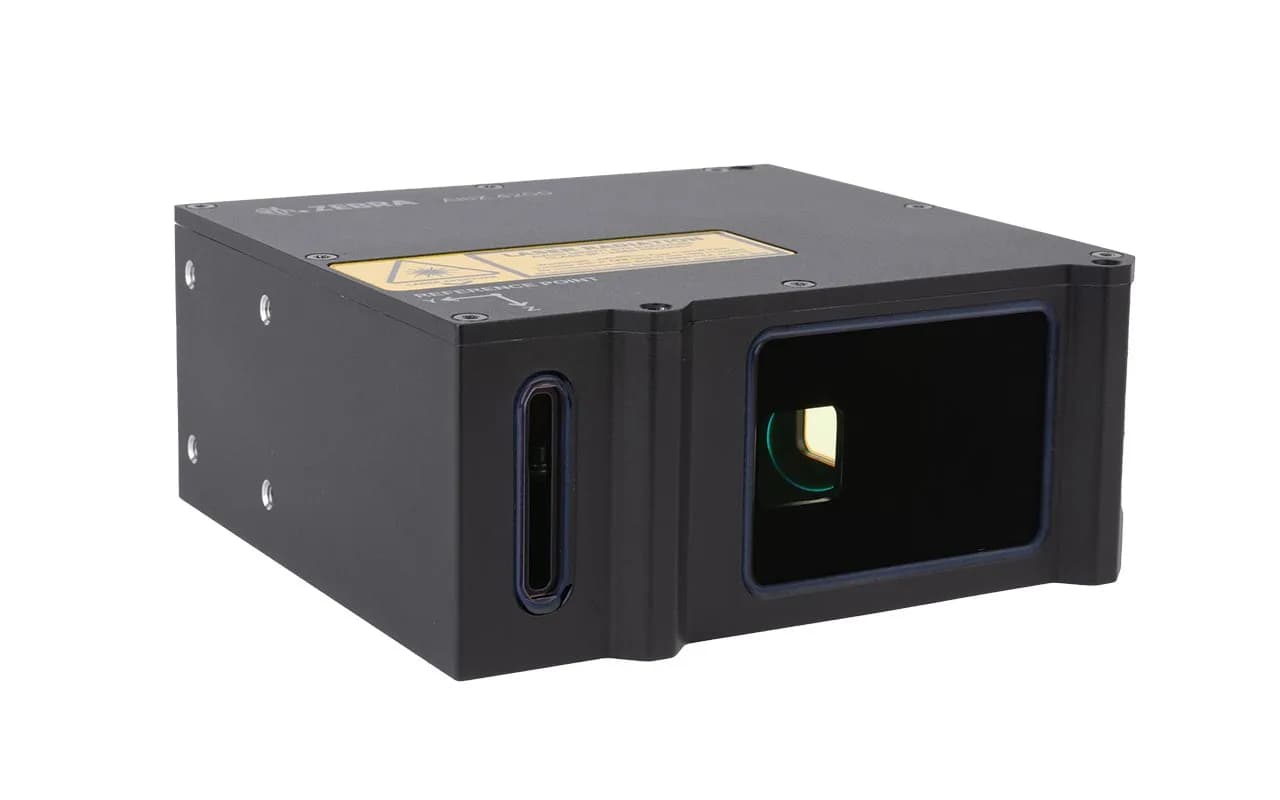

AltiZ 4200

Dar görüş alanı ve ultra yüksek çözünürlükle elektronik ve otomotiv üretim denetimlerinde daha fazla veri noktası sunan kompakt 3D profil sensörleri.

AltiZ 4200, kompakt gövdede dar görüş alanı ve ultra yüksek çözünürlük sunan 3D profil sensörleridir. Saniyede 42 milyondan fazla nokta yakalar; profil başına 4.224 nokta ve saniyede 14.000'e kadar profil üretir. Tek kameralı yapısıyla dar alanlara, hat içi denetime ve robot kollarına uygundur. Elektronik modül ve kartlar, tutkal ve kaynak dikişleri, akıllı telefon montajları ve EV bataryalarının denetiminde kullanılır.

Sürümler

AZ2S 2SB: çalışma mesafesi 60 mm; Z aralığı 20 mm; X FoV 26–32 mm; X çözünürlüğü 6–7 µm
AZ2S 3SB: çalışma mesafesi 100 mm; Z aralığı 45 mm; X FoV 43–58 mm; X çözünürlüğü 10–13 µm
AZ2S 5SB: çalışma mesafesi 100 mm; Z aralığı 70 mm; X FoV 70–93 mm; X çözünürlüğü 16–22 µm

Sensör: Lazer profil sensörü; tek kamera
Çözünürlük: Profil başına 4.224 nokta; saniyede 14.000'e kadar profil (sensör satırına bağlı); saniyede 42 milyondan fazla nokta
Aydınlatma: Mavi 450 nm lazer
Arayüzler: 2,5 Gigabit Ethernet, GigE Vision 2.2 + GenDC 1.1; 4 x 24 V izole giriş, 2 x 24 V izole çıkış (5 kHz); enkoder; M12-X 8 pin, M12-A 12 pin
Güç: PoE IEEE 802.3af (12 W) ya da 24 V DC
Yazılım: Aurora Design Assistant, Aurora Vision Studio, Aurora Capture Works; GigE Vision uyumlu yazılımlar
Koruma: IP67
Çalışma sıcaklığı: 0 °C ila 45 °C
Boyut ve ağırlık: 133 x 125 x 51 mm; 1550 g
Aksesuarlar: Zebra I/O Breakout Box

Zebra teknik dokümanı (PDF)

Fiyat

Kurumsal donanımda fiyat adede, konfigürasyona ve servis paketine göre değişir. Teklif sepetine ekleyin, aynı iş günü içinde fiyatlandıralım.

Kullanım senaryoları

Elektronik modül ve kart denetimi
Tutkal ve kaynak dikişi denetimi
Akıllı telefon montaj denetimi
EV batarya ve parçalarının denetimi
Hat içi denetim
Robot koluna montaj

Bu model şunlar için uygun değil

Geniş parçaların taranması için uygun değildir; X görüş alanı en fazla 93 mm'dir.
Uzun çalışma mesafesi gereken kurulumlar için uygun değildir; çalışma mesafesi 60–100 mm'dir.
0 °C altında ya da 45 °C üstünde çalışan ortamlar için uygun değildir.

Sık kullanıldığı sektörler

Üretim
