Zebra 3S series 3D sensors · Üst segment

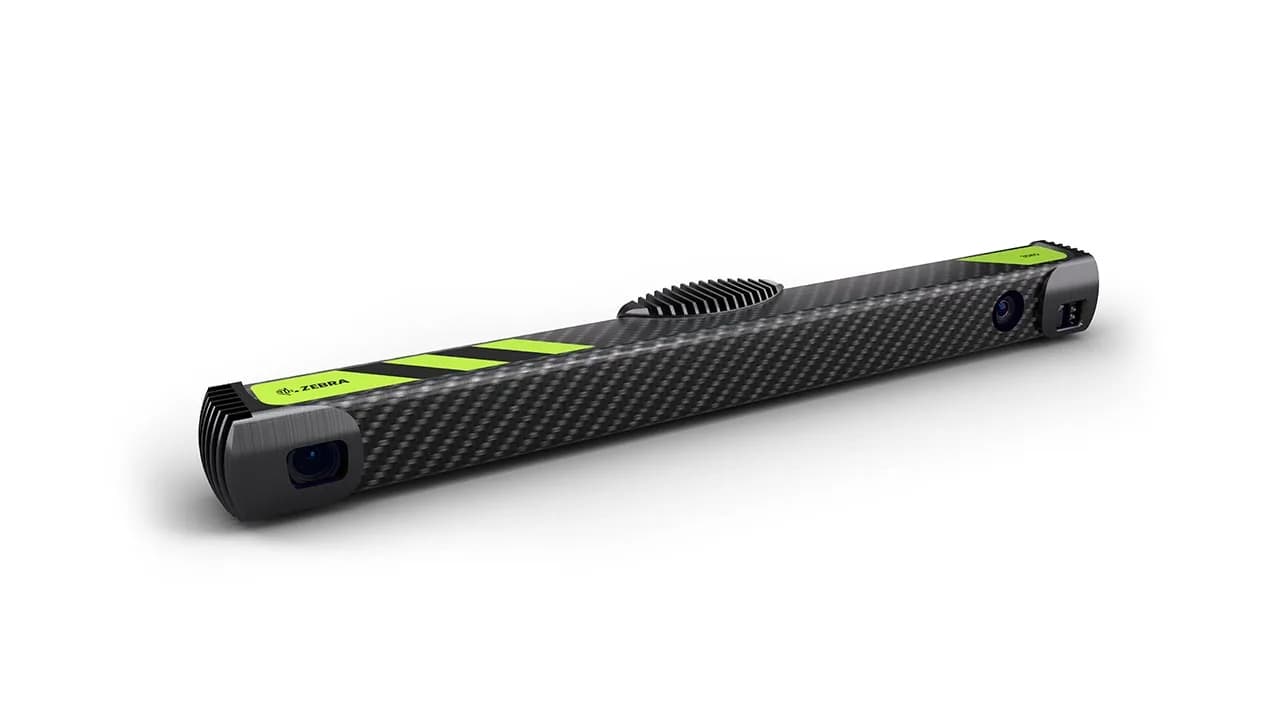

3S80

Hareket halindeki nesnelerin yüksek hızlı renkli görüntüsünü alıp dinamik sahnelerden gerçek zamanlı renkli 3D nokta bulutları oluşturan 3D sensör.

3S80, dinamik sahneleri yakalayıp gerçek zamanlı renkli 3D nokta bulutları oluşturan 3D sensördür. Paralel yapılandırılmış ışık teknolojisiyle hareketli sahnelerde yüksek 3D çözünürlük ve doğruluk sunar. Aurora Design Assistant ya da Aurora Vision Studio ile gelir, 4Sight EV7 ile kolayca eşleşir ve derin öğrenme araçlarıyla karmaşık 3D görevlerde kullanılır. Tarama hacmi 3S80-4L ile 3 m'ye kadar çıkar.

Sürümler

3S80-4M: tarama menzili 497–939 mm, ideal mesafe 653 mm, tarama alanı 588 x 444 mm; kalibrasyon doğruluğu 0,25 mm (statik) / 0,5 mm (dinamik); noktalar arası 0,37 mm; zamansal gürültü 0,05 mm (statik) / 0,1 mm (dinamik); PoE ya da 24 V; 428 x 68 x 85 mm, 1050 g; baseline 350 mm
3S80-4L: tarama menzili 778–3034 mm, ideal mesafe 1252 mm, tarama alanı 1027 x 836 mm; kalibrasyon doğruluğu 0,9 mm (statik) / 1,25 mm (dinamik); noktalar arası 0,72 mm; zamansal gürültü 0,1 mm / 0,15 mm; PoE+ ya da 24 V; 628 x 68 x 85 mm, 1150 g; baseline 550 mm

Sensör: Paralel yapılandırılmış ışık
Çözünürlük: 2 milyon 3D nokta (1680 x 1200); renkli görüntü 2 MP 3D veriye eşlenmiş (8 MP'ye kadar 2D)
Hız: Statik modda 2 fps; dinamik modda 0,9 MP'de 20 fps, 2 MP'de 5 fps
Tarama menzili: 3S80-4M: 497–939 mm; 3S80-4L: 778–3034 mm
Çıktı: 3D noktalar, normaller, derinlik haritası, RGB, doku, güven değeri
Arayüzler: 1 Gbit Ethernet, GigE Vision
Güç: 4M: PoE ya da 24 V; 4L: PoE+ ya da 24 V
Yazılım: Aurora Design Assistant ya da Aurora Vision Studio
Çalışma sıcaklığı: 0 °C ila 40 °C (optimal 22–25 °C)
Boyut ve ağırlık: 4M: 428 x 68 x 85 mm, 1050 g; 4L: 628 x 68 x 85 mm, 1150 g

Zebra teknik dokümanı (PDF)

Fiyat

Kurumsal donanımda fiyat adede, konfigürasyona ve servis paketine göre değişir. Teklif sepetine ekleyin, aynı iş günü içinde fiyatlandıralım.

Kullanım senaryoları

Hareketli nesnelerin 3D yakalanması
Dinamik sahnelerde renkli nokta bulutu
Derin öğrenmeyle karmaşık yüzey kusuru tespiti
Karmaşık 3D denetim görevleri
4Sight EV7 ile makine görüşü sistemleri

Bu model şunlar için uygun değil

Sıcaklığı kararsız ortamlar için uygun değildir; çalışma aralığı 0–40 °C, optimal aralık 22–25 °C'dir.
3S80-4M ile 939 mm'nin üstündeki mesafelerde tarama için uygun değildir; daha uzak mesafe için 3S80-4L seçilmelidir.
Toz ve suya maruz ortamlar için uygun değildir; 3S80 için bir IP koruma sınıfı belirtilmemiştir.
