Zebra AltiZ 3D profile sensors · Orta segment

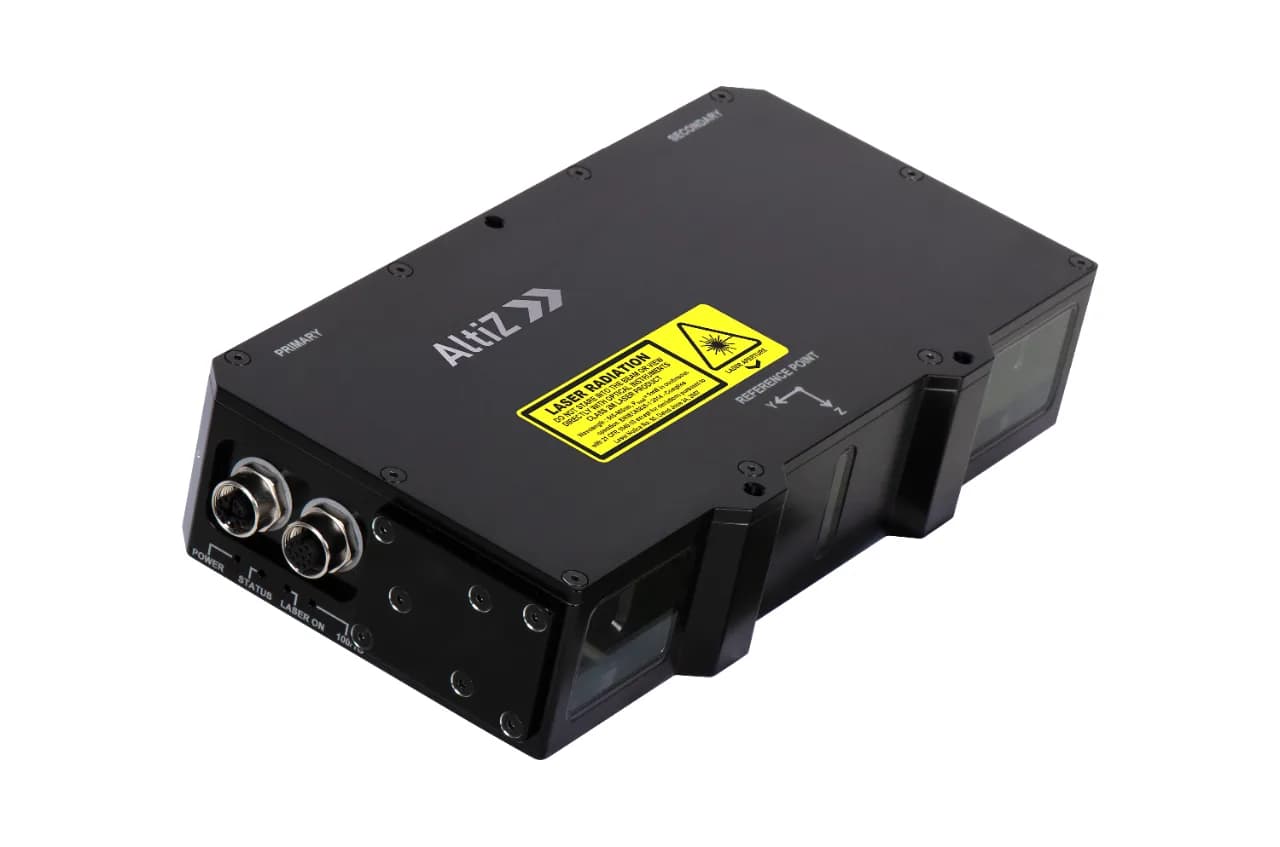

AltiZ
Çift kamera ve tek lazerle optik kapanma kaynaklı tarama boşluklarını büyük ölçüde azaltan yüksek doğruluklu 3D profil sensörleri.
Zebra AltiZ, kritik yüzey birleşimlerinde optik kapanmadan kaynaklanan tarama boşluklarını büyük ölçüde azaltan, çift kameralı ve tek lazerli 3D profil sensörleridir. İki kamera senkron ya da dönüşümlü çalışır; senkron mod en yüksek doğruluğu, dönüşümlü mod iki kat hızı verir. Saniyede 11.000'e kadar profil üretir ve gömülü algoritmalarla profil, derinlik haritası ya da nokta bulutu oluşturur. Standart GigE Vision ve PoE destekler; IP67 alüminyum gövde ve M12 konnektörlere sahiptir.
Sürümler
- AZ1D4SR: kırmızı 660 nm; çalışma aralığı 100 mm; Z aralığı 70 mm; X FoV 55–75 mm; Z çözünürlüğü 4–8 µm; X çözünürlüğü 38 µm
- AZ1D4SB: mavi 405 nm; diğer değerler AZ1D4SR ile aynı
- AZ1D4MR: kırmızı; çalışma aralığı 185 mm; Z aralığı 225 mm; X FoV 85–165 mm; Z çözünürlüğü 9,5–34 µm; X çözünürlüğü 82 µm
- AZ1D4LR: kırmızı; çalışma aralığı 160 mm; Z aralığı 385 mm; X FoV 110–310 mm; Z çözünürlüğü 10–89 µm; X çözünürlüğü 157 µm
- Sensör
- Lazer üçgenleme; çift kamera, tek lazer
- Çözünürlük
- Profil başına 1984 nokta; saniyede 11.000'e kadar profil (dönüşümlü modda, sensör satırına bağlı)
- Aydınlatma
- Kırmızı 660 nm ya da mavi 405 nm lazer
- Arayüzler
- Gigabit Ethernet, GigE Vision 2.2 + GenDC 1.1; 4 x 24 V izole giriş, 2 x 24 V izole çıkış (5 kHz); A/B kanallı enkoder; M12-X 8 pin, M12-A 12 pin
- Güç
- PoE IEEE 802.3af (12 W) ya da 24 V DC
- Yazılım
- Aurora Design Assistant, Aurora Imaging Library, Aurora Capture Works; GigE Vision/GenICam uyumlu üçüncü taraf yazılımlar
- Koruma
- IP67; alüminyum gövde
- Çalışma sıcaklığı
- 0 °C ila 45 °C; doğal konveksiyon
- Boyut ve ağırlık
- 233 x 121 x 48 mm; 1,5 kg
- Aksesuarlar
- AZ başlangıç kiti, AZ1/4-20M6MOUNT montaj braketi, M12-CBL-PWRIO/3 (3 m), M12-CBL-ETH/5 (5 m), G/Ç devre kutusu, IO-BOB-AC 60 W adaptör
Fiyat
Kurumsal donanımda fiyat adede, konfigürasyona ve servis paketine göre değişir. Teklif sepetine ekleyin, aynı iş günü içinde fiyatlandıralım.
Kullanım senaryoları
- 3D çizgi profillendirme
- Köprü üzerine montajla parça tarama
- Robota montajla parça tarama
- Kritik yüzey birleşimlerinin ölçümü
Bu model şunlar için uygun değil
- Model çalışma aralığı dışındaki ölçümler için uygun değildir; Z aralığı modele göre 70–385 mm'dir.
- 0 °C altında ya da 45 °C üstünde çalışan ortamlar için uygun değildir.
- Nesne ya da sensör hareket etmeden alan taraması için uygun değildir; profil sensörü olduğu için 3D görüntü göreli hareketle profil biriktirerek oluşur.
